内層パターン検査

自動外観検査機

AOIはプリント配線板のパターンを光学式に読み取ることにより様々の欠陥を発見する装置です。当社ではデータまたは吸い上げ(キレイな基板をマスタとする)で検査することができ、最大範囲は674㎜X720㎜まで可能です。

解説

  • パターンの欠陥の検出例
    断線、パターン欠け、パターン細り、ピンホール、きず、ショート、パターン太り、銅残り、突起、汚れなど

  • インピーダンスコントロール基板の測定
    基材・層構成・導体幅を指示し(エッチングがマイナスになる分)補正を行い、捨て基板にテストクーポン(性能試験検査用)を作り測定をすることです。

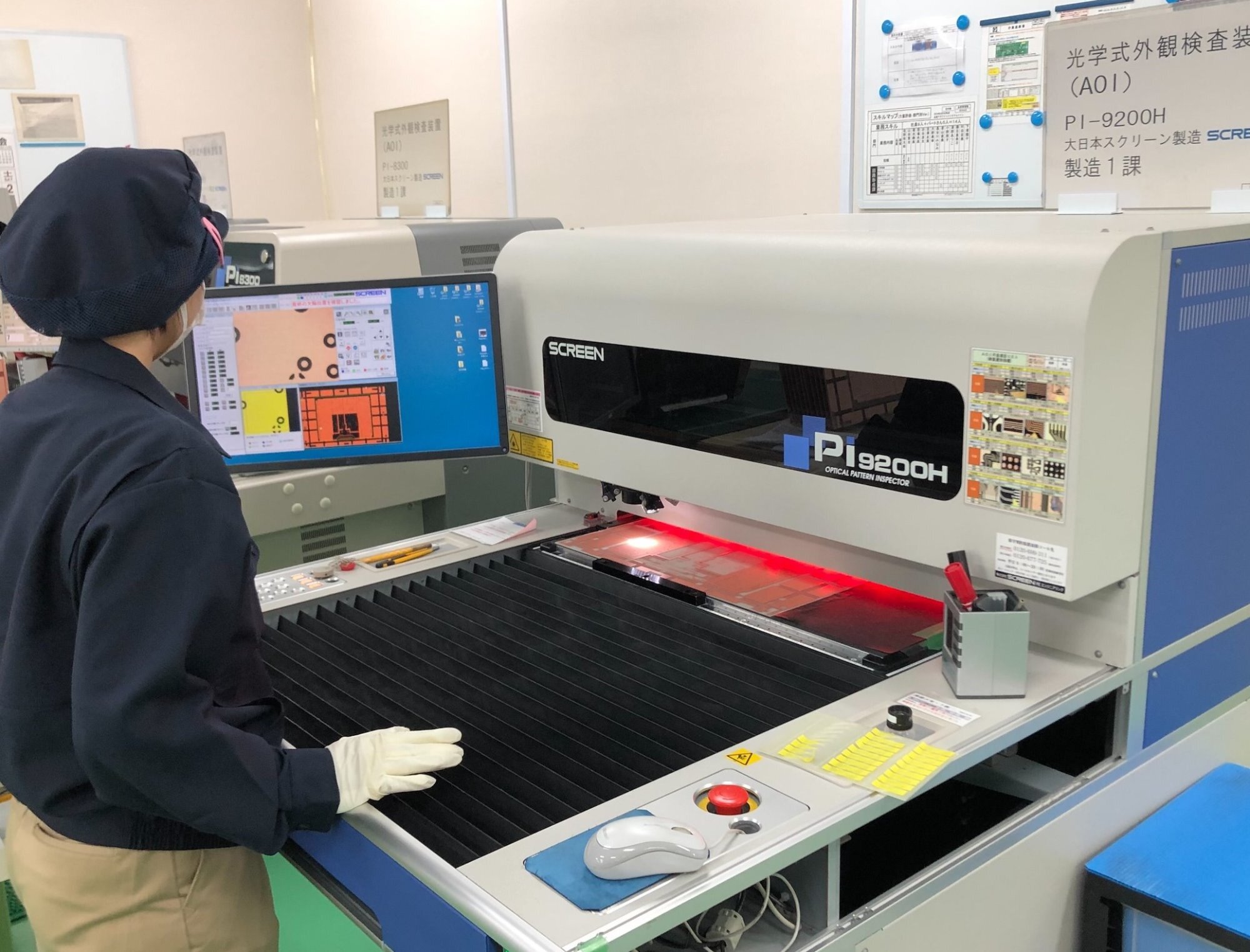

写真:内層パターン検査
