積層プレス

プレス室

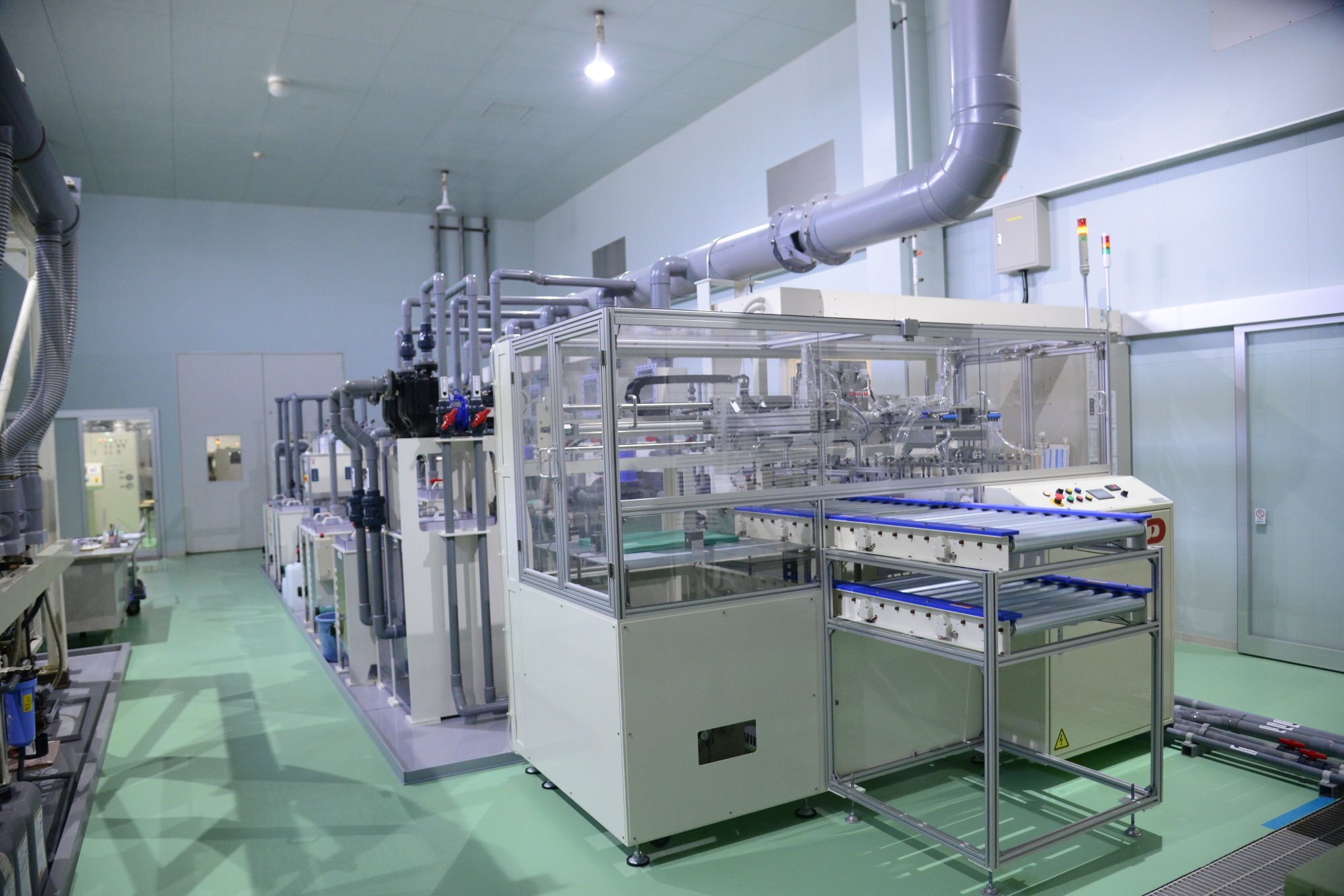

ブラウン処理(内層酸化処理)

内層導体パターンと接着する樹脂との密着性を向上させるために、薬液で銅をエッチングする事で樹脂との密着を得る事が出来ます。

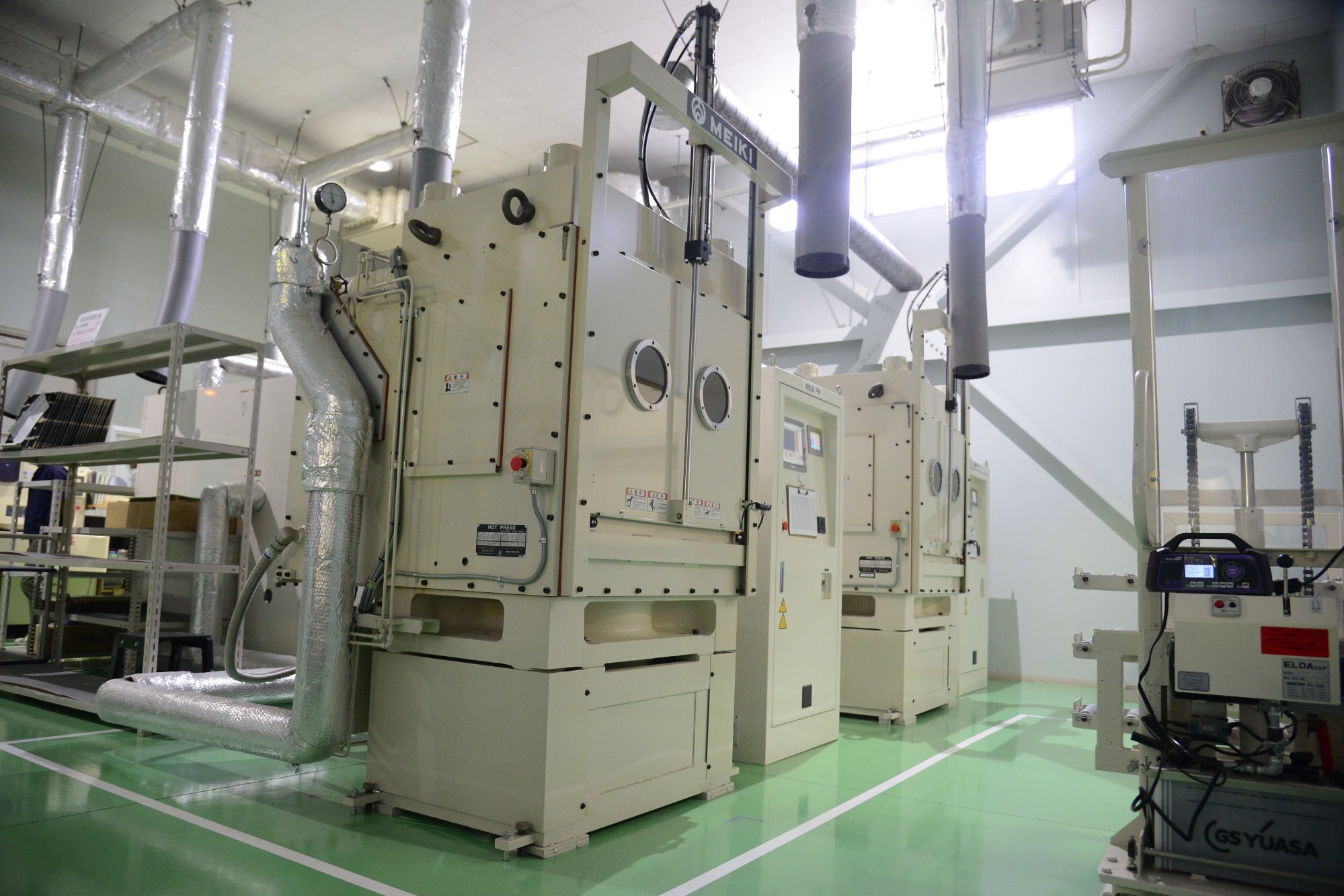

写真:プレス室

積層編成

指定の層構成に従い、内層コア材、プリプレグ、銅箔を積み上げます。

用語

  • プリプレグ(prepreg)
    接着シート(ボンディングシート)のことです。

  • 銅箔(copper foil)
    薄いシート状の銅の板のことです。

イラスト:積層ブロック(積層固定用プレート 積層範囲 L1(銅箔)プリプレグ L2(内層回路)コア材 L3(内層回路)プリプレグ L4(銅箔)積層固定用プレート)

積層プレス

積層型の中に編成した積層ブロックを積層プレスの熱板に載せ、加熱加圧を行って接着して一体化します。

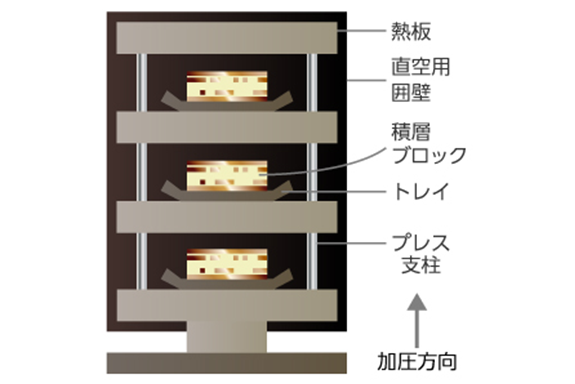

イラスト:積層プレス(加圧方向 ↑ プレス支柱 トレイ 積層ブロック 直空用囲壁 熱板)
