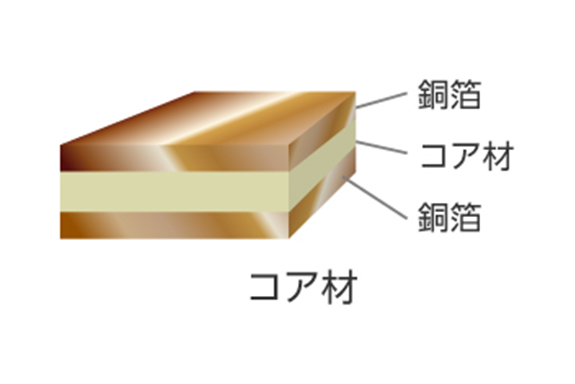

右図は材料の構成です。

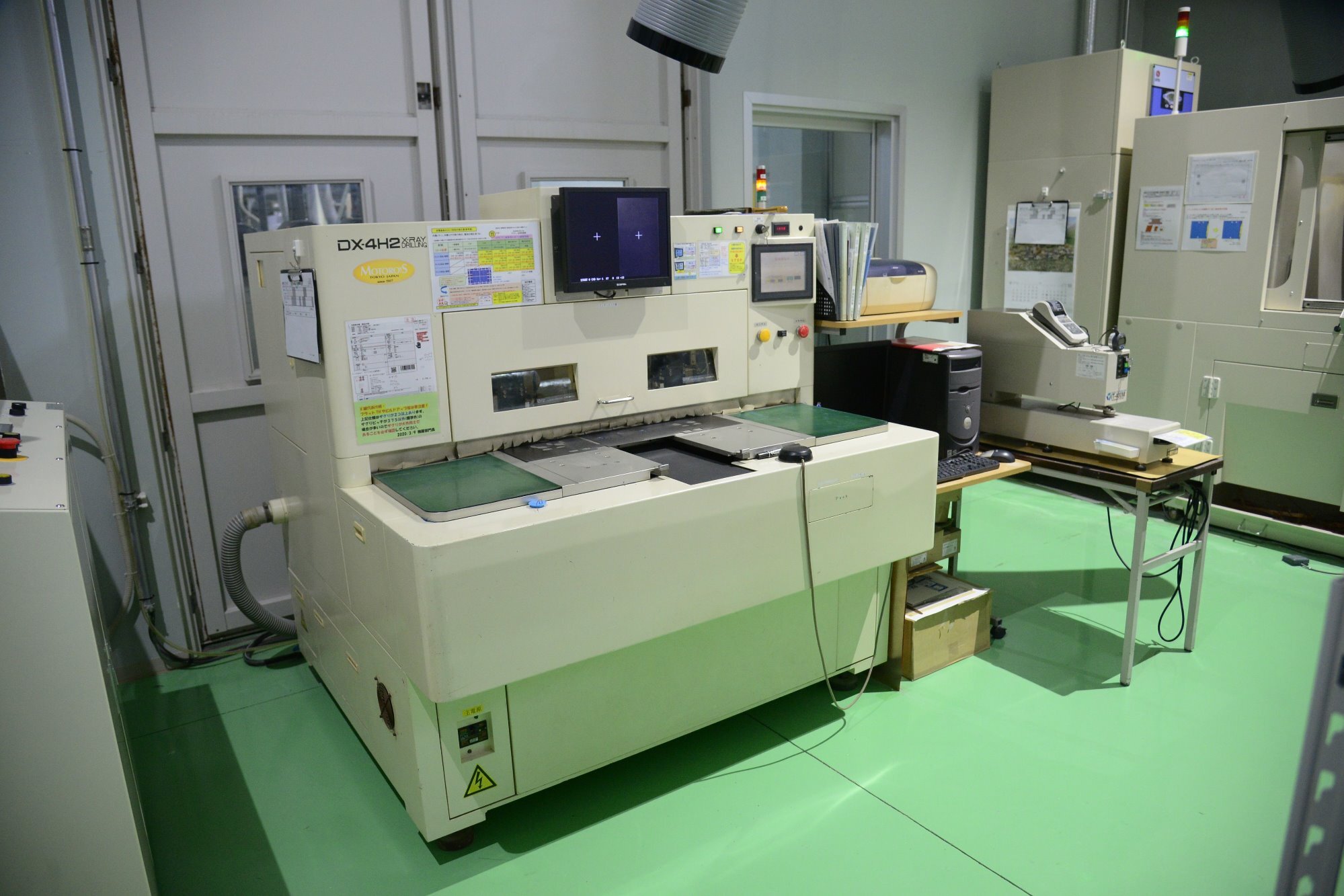

X線穴あけ機で内層のパターンを確認し基準穴をあけます。

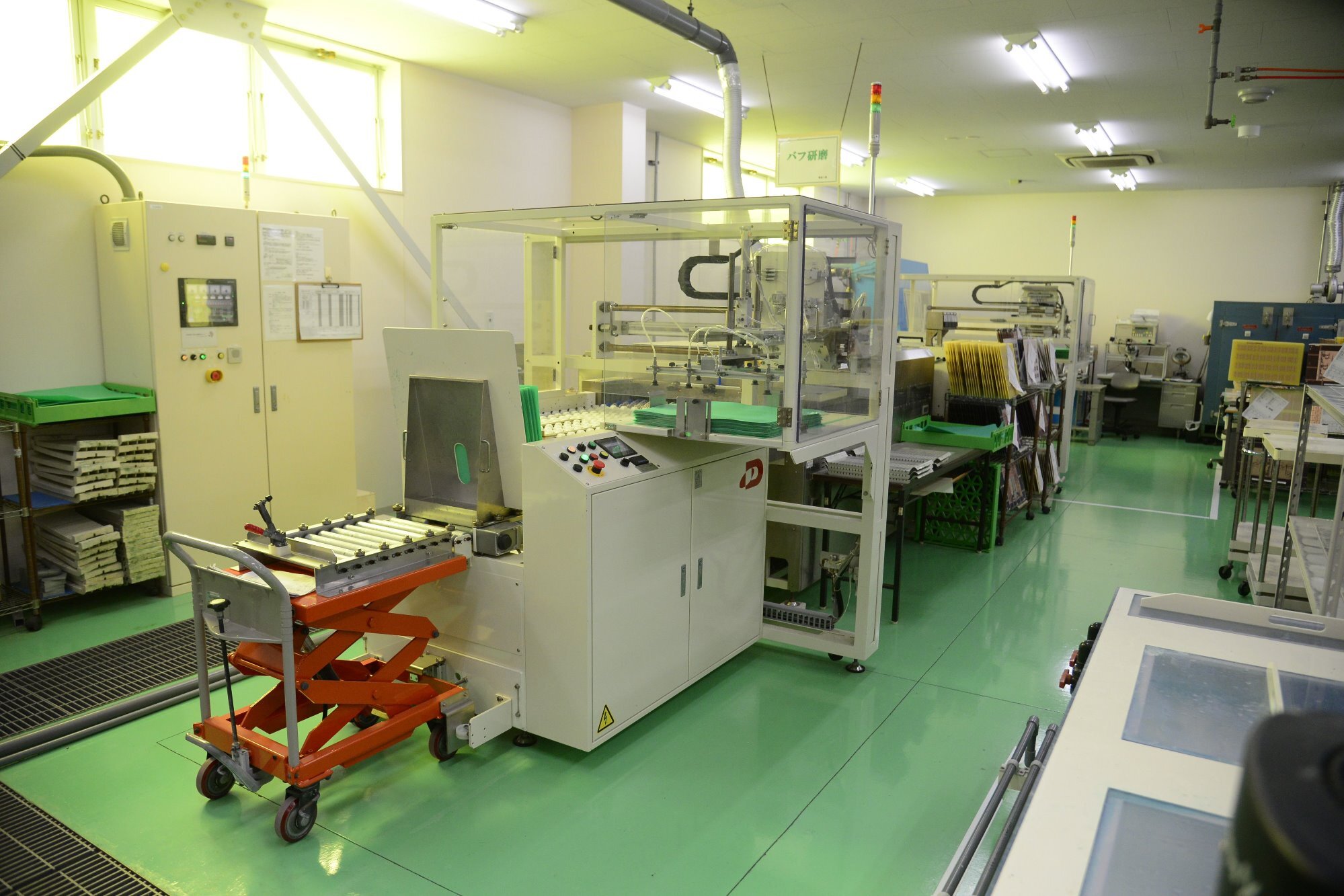

規定の大きさに切断された板はドライフィルムの密着性を向上させるために汚れを落とします。

空気の清浄度が確保された部屋で、塵・埃・ゴミの発生はタブーです。

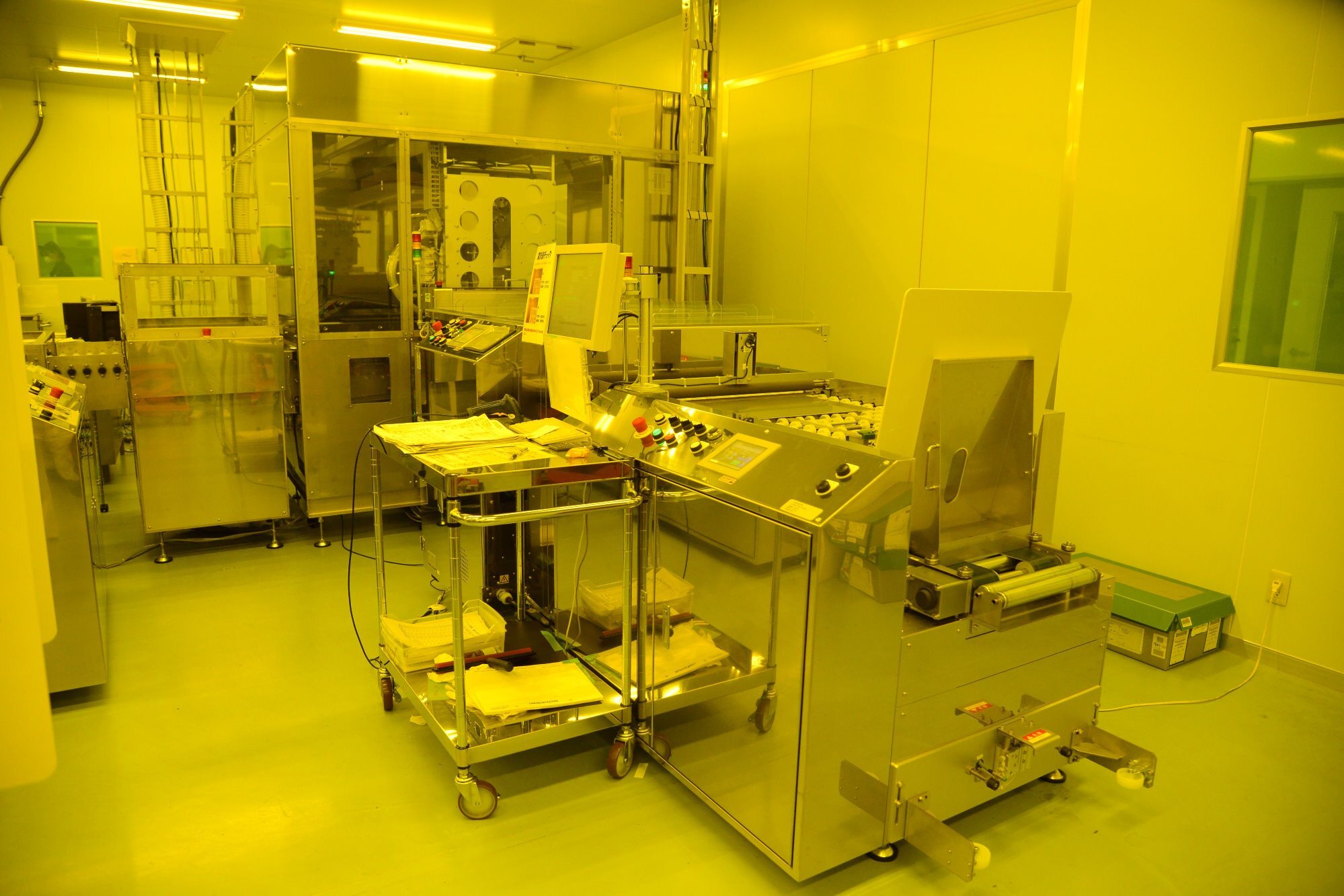

オートラミネートカッターでポリエチレンフィルムを剥がしながら熱ロールで圧着します。

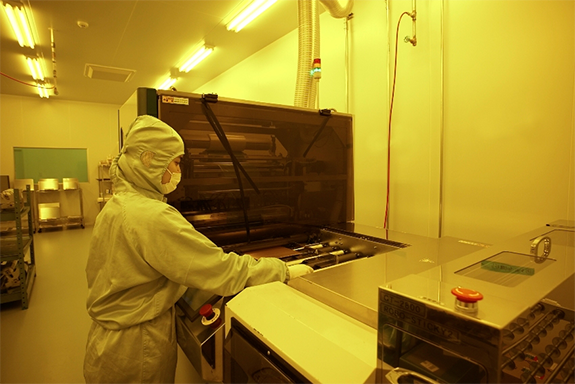

フィルムと基材を密着させ、紫外線で露光します。

• 自動整合露光機
  上記にある装置を1つに組み合わせた装置です。CCDカメラで位置決めをし、平行光光源で焼付を行います。


• ダイレクト露光装置
  フォトマスクなしでデータから直接描画できる装置です。

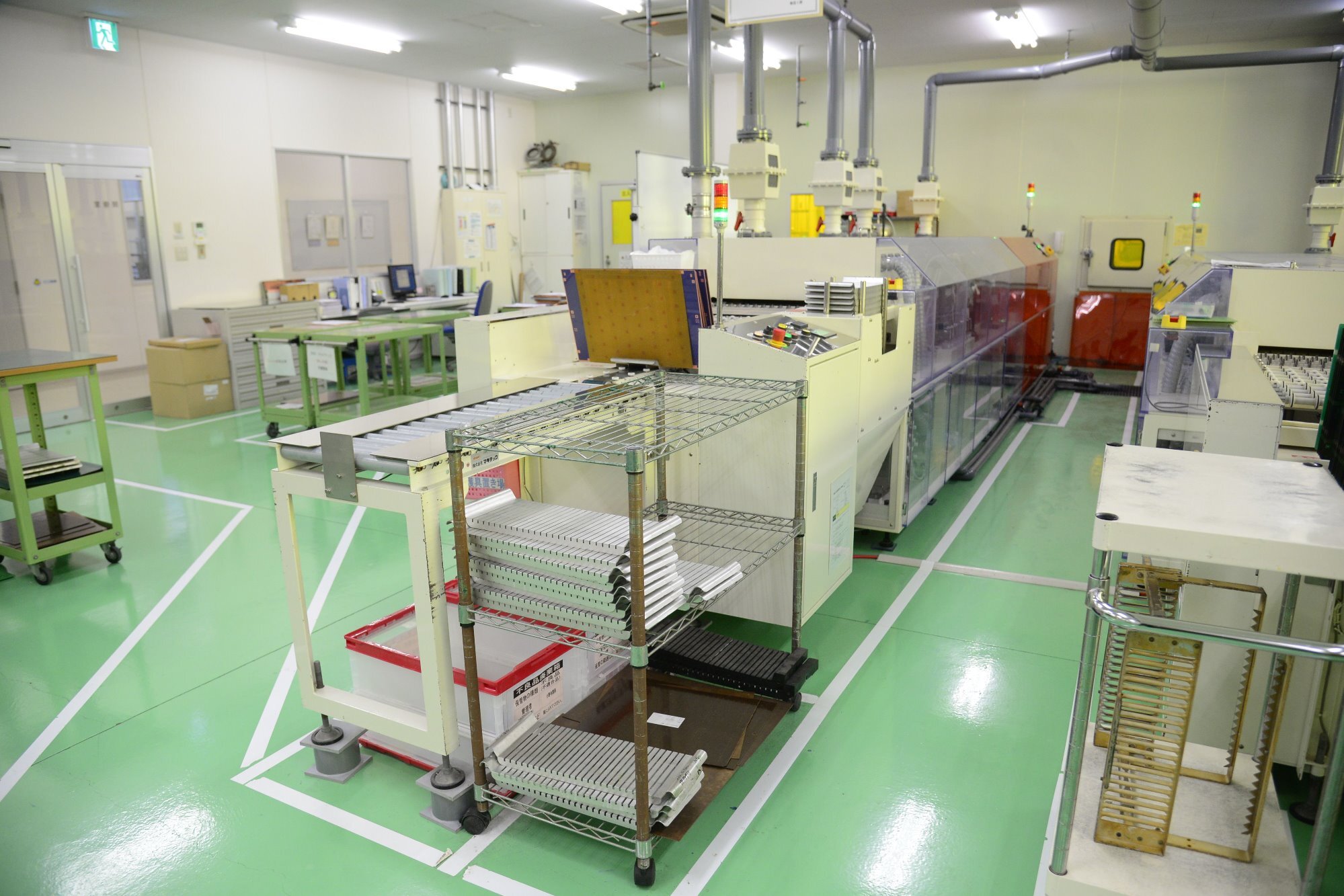

未露光部分を膨潤剥離します。
