穴加工

NC室

基準穴の穴あけ

基板とエントリーボードおよびバックアップボードを重ね、穴あけ装置に設置するための基準穴を2箇所あけます。

用語

  • エントリーボード
    キズ及び穴位置ズレやバリを防止するための当て板です。種類としてはアルミやメラミンなどがあります。

  • バックアップボード
    捨て板(ドリルの先端が製造パネルを突き抜けても、装置のテーブルを傷つけないようにするもの)。種類としては紙フェノールなどがあります。

パネルスタックの固定

スタックピンを挿入します。

用語

  • スタックピン
    基準ピン

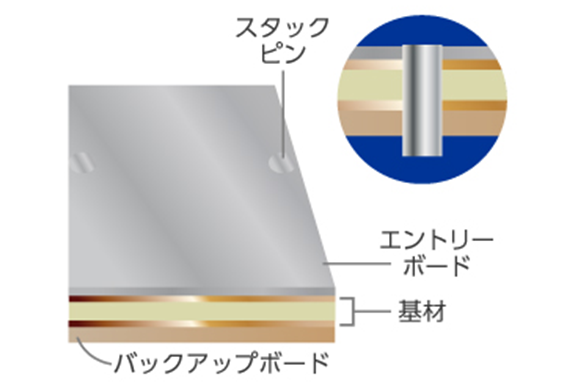

イラスト:パネルスタック(バックアップボード 基材 エントリーボード スタックピン)

穴あけ

装置にセット後、当社の加工条件に合わせ穴あけ位置を制御するNCデータを使い穴あけを行います。

用語

  • NC
    数値制御

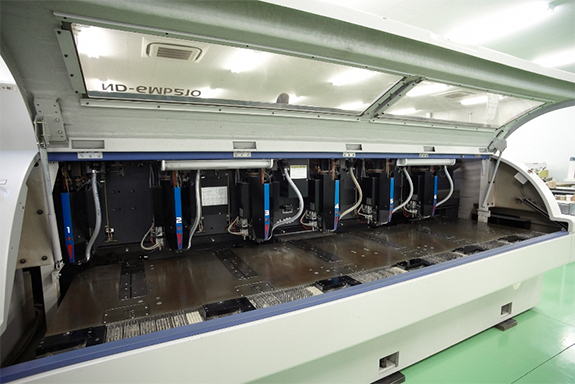

写真:穴あけ装置

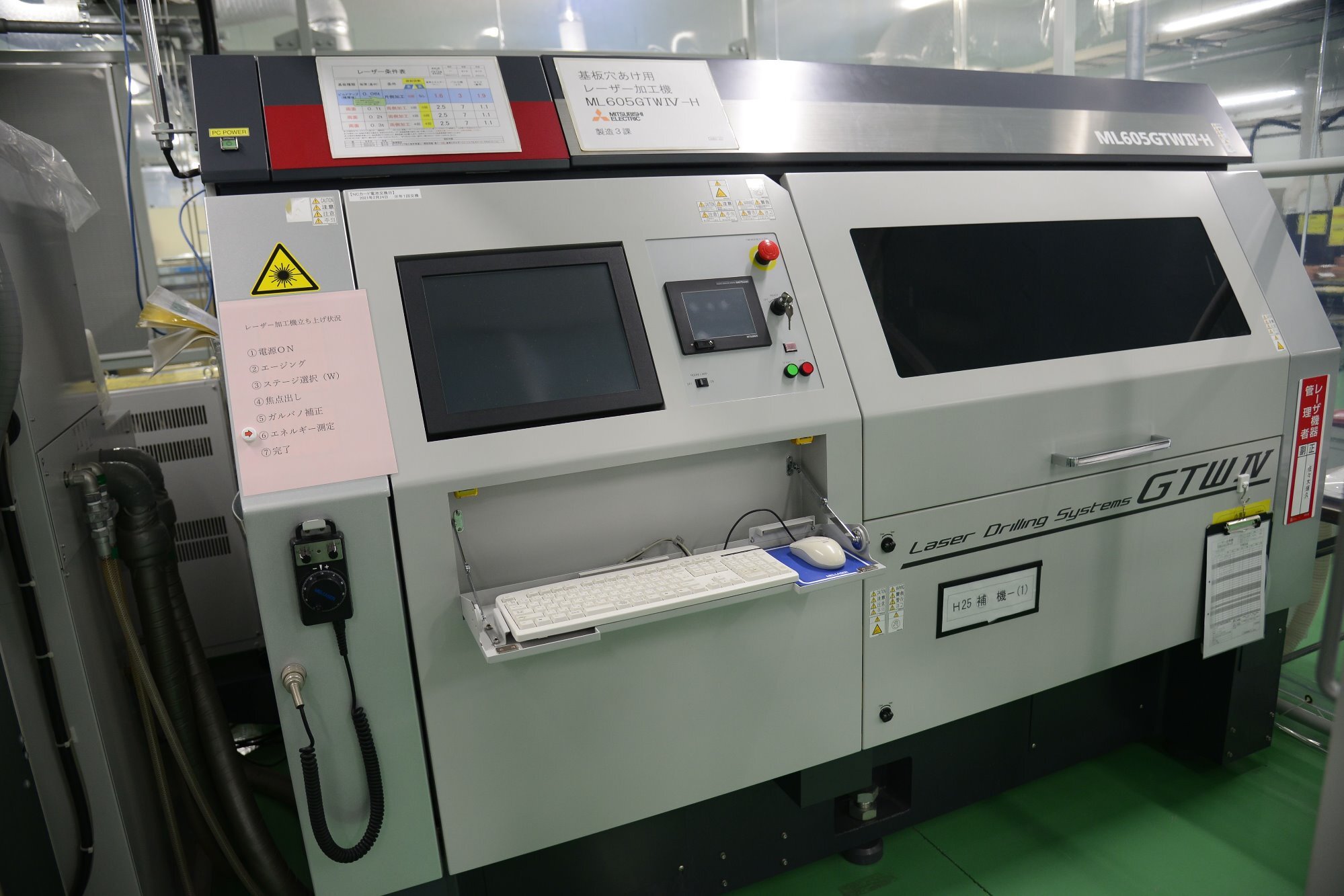

レーザー穴あけ

CO2(炭酸ガス)レーザーは、銅箔に反射して銅を突き抜けることが出来ない為、ブラインドビアの形成に向いています。
あらかじめビア穴を現像してから、エッチングを行った後にレーザーで穴あけをする事が出来ます。

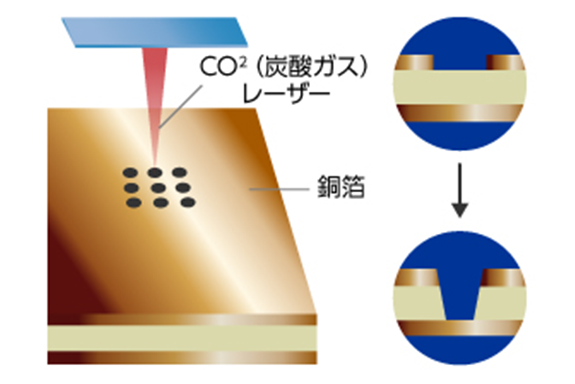

イラスト:レーザー穴あけ(CO2(炭酸ガス)レーザー 銅箔)
イラスト:下矢印

穴あけ完了
